氣動快速切斷蝶閥的工作原理

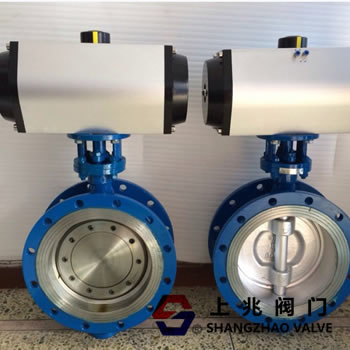

氣動快速切斷蝶閥由一個氣動執行機構和一個蝶閥組成。氣動蝶閥通過進入氣動執行機構的壓縮空氣驅動執行機構帶動圓形蝶板旋轉90度，用作管道開關和流量調節。上兆氣動蝶閥的工作原理是在0-90度范圍內開啟和關閉。即0度全閉，90度全開。在氣動執行機構上加一個定位器，輸入相應的信號，使蝶閥蝶板可以在0-90度任意調節。
氣動快速切斷蝶閥的執行機構分為單作用和雙作用兩種原理。緊急切斷閥單動為閉氣彈簧復位式，雙動為開氣閉氣式。單作用適用于開啟或常閉型，而調節型應選擇雙作用氣動蝶閥。氣動蝶閥主要由氣缸、支架、閥桿、閥瓣、閥體等幾部分組成。陳泰蝶閥廠生產的氣動蝶閥不僅結構簡單、重量輕、體積小、安裝維修方便，而且經濟、壽命長、工作性能穩定。如今，氣動蝶閥已廣泛應用于食品、化工、石油、燃?xì)狻㈦娏Α⒓徔棥⒃旒垺⒔o排水等行業。
氣動快速切斷蝶閥的蝶板安裝在管道的直徑方向。在蝶閥HMT三通調節閥閥體的圓柱形通道內，圓盤形蝶板繞軸線旋轉，旋轉角度為0-90°，當旋轉到90°時，閥門處于全開狀態。蝶閥結構簡單，體積小，重量輕，僅由幾個
由零件組成的。而且只需旋轉90度即可快速開啟和關閉，操作簡單。同時，該閥具有良好的流體控制特性。
當氣動快速切斷蝶閥處于全開位置時，介質流經閥體時，蝶板的厚度是唯一的阻力，因此閥門產生的壓降很小，具有良好的流量控制特性。蝶閥有兩種密封形式:彈性密封和金屬密封。彈性密實HPAS高壓?jiǎn)巫情y密封閥門，密封圈可嵌在閥體內或貼在蝶板周邊。
